我國疆域遼闊，地質條件復雜多樣，鐵礦床在不同地質時期很多巖系中均有分布，已勘明的儲量雖然居世界前列，但我國鐵礦石資源仍嚴重不足。2006年我國的鐵鋼產量增加了4000萬t，需要相應增加鐵礦石供應量6800萬t，實際上國際市場的鐵礦石增量為4200萬t左右，余量不得不依靠增加國內低品位鐵礦石的生產來滿足。這使得尚未完全開發低品位鐵礦石資源得到綜合利用，具有一定的經濟效益和社會效益。

我國鐵礦分布有兩大特點：一是貧礦多，貧礦儲量占總儲量的80%；二是多元素共生的復合礦石較多。此外礦體復雜，有些貧鐵礦床上部為赤鐵礦，下部為磁鐵礦。源于我國礦產資源的現狀，選礦面臨的是難選、品位低、含磷、硅酸鹽高的選礦課題，研究開發低品位鐵礦、含磷、硅酸鹽高的難選赤鐵礦以及含有價金屬的廢棄尾礦成為選礦的首要問題。

1、原礦性質分析

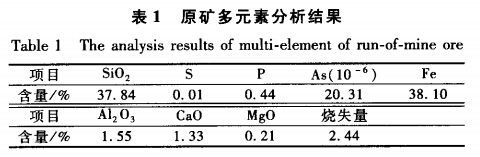

該鐵礦是一個規模較大鐵礦石基地，有用礦物嵌布形態復雜，磷和硅含量較高，且有用礦物嵌布粒度極細，屬難選鐵礦石；該鐵礦以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦。脈石礦物有絹云母、長石、高嶺石、石榴石，鐵礦石含鐵38.1%，磷0.44%，礦石中磷主要以磷灰石的形式存在，磷灰石常以集合體膠磷礦的形式產出，大部分的磷在磁選過程中可以分離，但有部分膠磷礦粒度極細，不易分離。原礦多元素分析結果如表1所示。

2、探索研究

2.1、磁選

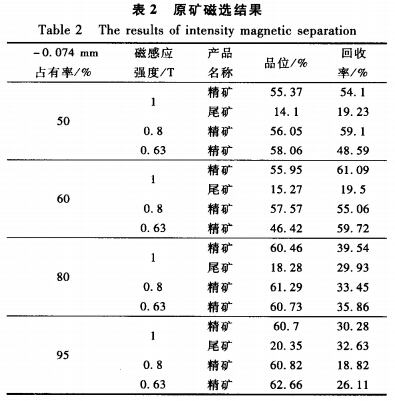

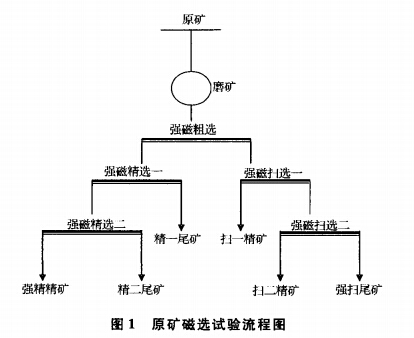

不同的磨礦細度和磁感應強度會對選礦的指標造成直接的影響，為了得到較好的選礦指標，找到合適的礦石細度和磁感應強度，將不同細度的礦石進行1，0.8，0.63T的強磁選，試驗流程如圖1所示，結果見表2。

由表2可知，隨著磁感應強度的增加，精礦的品位在降低，回收率隨著磁感應強度的增加而提高，品位的波動不大，回收率的變化范圍很大。隨著磨礦細度的增大，精礦的品位提高，回收率降低。在磨礦的細度為-0.074mm占80%時，磁感應強度為1T時，精礦中鐵的品位60.46%，回收率達到了39.54%，可以看出鐵的品位已經達到了一個較高的水平，可以成功地得到粗精礦；再分析尾礦，尾礦中鐵的品位18.28%，回收率為29.93%，尾礦中的鐵的品位很低，可以拋尾。

2.2、重選（搖床）

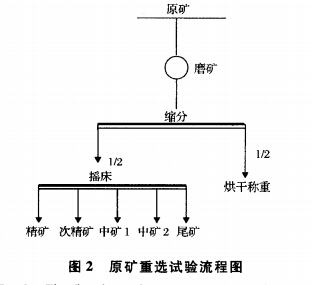

在重選試驗中，分別對-0.074mm占50%，60%，80%，95%的細度進行試驗，試驗流程如圖2所示，結果見表3。

由表3可知，隨著磨礦細度的增加，鐵的品位不斷地升高，回收率都在一個較低的水平，在磨礦細度為-0.074mm占95%時，得到的*好鐵的品位為63.37%，雖然重選的效果沒有磁選好，但在粗精礦進一步處理時可以采用重選，對進一步提高精礦的品位有明顯的作用。

3、結論

該鐵礦有用礦物嵌布形態復雜，以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦，磷和硅含量較高，且有用礦物嵌布粒度極細，屬難選鐵礦石，通過一系類的試驗探索*終得到了品位60.46%的鐵精礦，而且重選對提高精礦的品位有明顯的作用，所以采用重選對粗精礦進行精選。

轉載請注明來源：m.bjfk365.cn
