濕式盤式強磁場磁選機可分為單盤，雙盤兩種，以轉盤直徑表示其規格，有Ф800mm、Ф1000mm、Ф2000mm、Ф3200mm等多種。

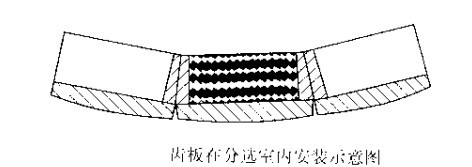

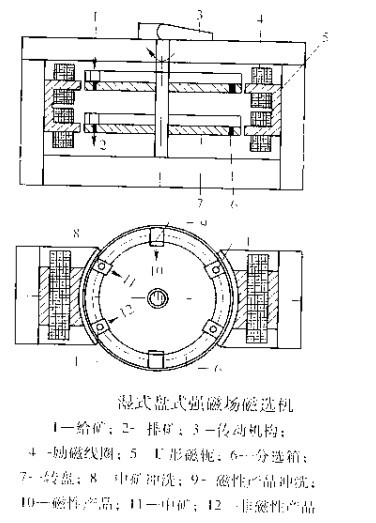

該機的基本結婚如下圖1所示，整機安裝在一個鋼制框架內，由兩個U形電磁鐵和兩個轉盤構成“口”字形閉合磁回路，磁包角為90°，鐵芯焊接在結構框架上，在鐵芯上有鋁扁線繞制的激磁線圈，工作時通直流電，線圈浸在密閉的油箱內，靠油的循環冷卻帶走線圈的熱量，轉盤的周邊設置若干個分選室（Ф2000型為27個分選室），每個分選室內裝有數塊導磁不銹鋼齒板，其中兩邊的齒板為單而貨，中是數塊為雙面齒，齒尖齒尖相對安裝，兩齒尖之間的距離稱為極距，其寬度約為*大給礦粒度的2~3倍，齒板在分選室內排列情況如下圖2所示（此圖為俯視，并只表示其中一個分選室，黑色為齒板）所示，每個轉盤都有兩個給礦點，分別位于轉盤進入磁場區的鐵芯邊緣位置。在鐵芯另一邊緣位置設有中礦沖洗水，而在轉盤遠離磁場區的兩處設有精礦沖洗水。在給礦點、中礦沖洗水和精礦沖洗水處理盤下方分別設有尾礦接礦斗、中礦接礦斗和精礦接礦斗。工作時磁系固定不動，轉盤由電機通過減速裝置驅動，轉速為3~5r/min。

該機的分選過程如下：礦漿由給礦箱經管道在給礦點處注入分選室，被轉盤攜帶進入磁場區，齒板被磁化，在齒尖處產生不均勻強磁場，非磁性礦料不受磁力，隨礦漿沿齒板間的間隙漏下，進入尾礦接礦斗，礦漿中的磁性礦粒被捕收到齒尖上，齒尖吸住的磁性礦粒在中礦沖洗水作用下，沖刷掉夾雜的脈石顆粒和部分連生體顆粒，品位得到提高，待隨轉盤運動至磁場區外的精礦卸礦點時，在沖洗水的使用下從齒板上卸下流入精礦斗，轉盤的兩邊同時完成上述選別過程，上下兩盤可以完成相同的工作，下盤也可進行精選和掃選。

該礦選機的操作要點：（1）入選礦漿要用篩子除渣，并用弱磁或中磁除去礦漿中的強磁性礦物，防止堵塞齒板間隙。（2）給礦*大粒度與齒板極距要匹配，一般極距為*大給礦粒度的2~3倍。（3）磁場強度可根據入選物料的性質進行調整。（4）中礦清洗水根據需要設置，不出中礦時可不加中礦清洗水，需要中礦時清洗水壓和水量都不宜過大，通常水壓為0.2~0.3MPa。精礦沖洗水壓力要高些，這些精礦沖洗得干凈，還可消除堵塞現象，一般水壓在0.4~0.5MPa。（5）齒板齒尖磨損后，極距增大，場強下降，回收率降低，此時需更換齒板。m.bjfk365.cn
