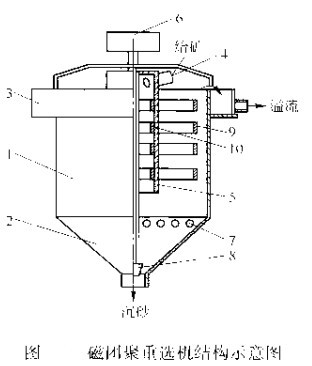

選礦設備磁團聚重選機是選別磁鐵礦石的一種設備，它在磁選工藝流程中一般處理中間位置，選別產物不是*終產品。磁團聚重選機是磁力脫水槽的一種改進型，其結構如下圖所示：
1-圓柱筒體；2-圓錐槽體；3-溢流槽；4、給礦管；5~給礦筒；6-排礦口調節執行器；7-上升水管；8-排礦膠砣；9-外磁系；10-內磁系
1、基本結構：槽體上部為圓柱形筒體，下部為錐形，錐角90℃。錐體部位有上升水流裝置，錐頂為排礦口，排礦口大小可通過電動執行器提起或放下膠塞米調節，筒體中央為給礦筒，筒體上部周邊為溢流堰。該機*為關鍵的是點陣式磁系，它由永磁塊組成，分為內外兩層，每層上下有四圈，內磁系位于給礦筒內側，外磁系位于槽體與給礦筒之間，每圈都由若干個磁體沿圓周等距離排列，在槽體內造成不均勻磁場，內外磁系相對的空間場強較高，約10~20kA/m，上下兩層之間的空間磁場則很弱。
2、工作原理及分選過程。由槽底給入上升水，水流在槽內呈旋轉狀態，礦漿經給礦桶給入槽內，磁性礦粒首先被內磁系磁化，產生磁團聚向下沉降，隨向上向下場強大小的交替變化，磁性礦粒也經過團聚-松散-團聚的交替變化。礦粒團聚時會加速沉降，松散時，裹在磁團中的雜質被上升水流沖走，使磁性物品位提高。槽內礦漿濃度由上至下逐漸加大，產生類似重介質的作用，脈石和連生體隨上升水流上浮，*后由溢流堰排出，磁團在重力作用下克服上升水流作用，下沉到槽底，*后由排礦口排出。
3、磁團聚重選機的操作要點：（1）磁聚機必須保持給礦量和水量穩定，給礦量不穩時，要及時調整排礦口，使溢流大小合適，不跑黑。（2）供水壓力穩定。
